Wärme-Transponder-System

Vorbeugender Brandschutz

Überwachungssystem für elektrische Anlagen - Vorbeugender Brandschutz

Überwachungssystem für elektrische Anlagen

Die meisten Brände in Schaltschränken entstehen durch fehlerhafte elektrische Kontakte.
Ein solcher Schaden verursacht einen langfristigen Ausfall des Systems. Insbesondere in industriellen Umgebungen ist jedoch eine verlässliche elektrische Energieversorgung essenziell. Die thermografische Aufnahme zeigt die sicherheitskritische Wärmeentwicklung einer fehlerhaften Klemmstelle in einem Schaltschrank. Einer der häufigsten Gründe dafür ist eine unsachgemäße Installation, beispielsweise bedingt durch inkorrekt gepresste Quetschverbindungen oder Schrauben, die mit falschem Drehmoment angezogen wurden. In jedem Fall verschlechtert sich der Kontaktwiderstand und die Temperaturbelastung steigt weiter. Sobald die für die strukturelle Integrität der verwendeten Kunststoffbauteile kritische Temperatur überschritten wird, kommt es zu einem Brand.

Diese Effekte können nur unzureichend durch visuelle Inspektion (manuell oder automatisiert) beobachtet werden. Die häufig verwendeten thermografischen Bilder sind nicht durchgängig verfügbar und erfordern zudem den Einsatz von Personal vor Ort. Aus diesem Grund ist es nicht ohne weiteres möglich, Fehler in Schaltschränken frühzeitig zu erkennen und abzustellen.

Weiterlesen

Hauptmerkmale

  • Steigerung der Zuverlässigkeit und der Sicherheit von elektrischen Anlagen
  • Kontinuierliche Überwachung von wichtigen elektrischen Verbindungen
  • Fernauslese via internet- oder cloudbasierten Diensten Frühzeitige Prävention wird im Falle eines Temperaturanstiegs durch eine Alarmfunktion ermöglicht
  • Eine Wartung vor Ort ist nicht nötig
  • Einfache Nachrüstung von vorhandenen Anlagen

Spezifikationen

Abhängig von der Umgebung, sind die typischen Systemspezifikationen wie folgt:

  • 60 oder mehr Transponder
  •  -20 °C bis zu +85 °C
  • Lesereichweite von ca. 50 cm

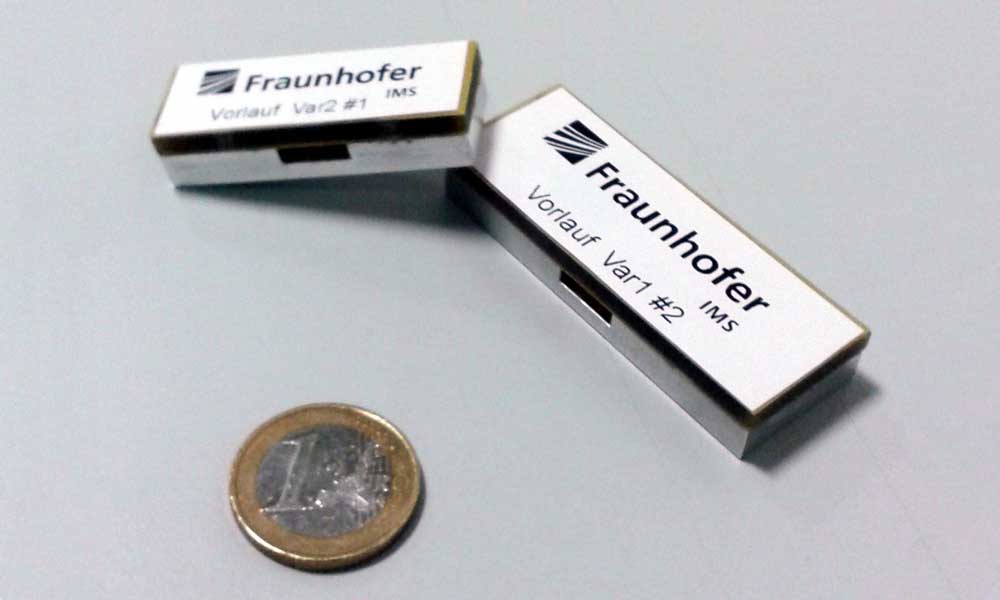

  • Größe der Tags: wenige cm³
  • Messrate (abhängig von der Transponderanzahl), z.B. 50 Transponder/Sek
Schaubild - Ein im Schaltschrank installiertes Lesegerät ermöglicht die automatische Erfassung von Temperaturdaten. Mehrere RFID-Transponder können hierbei simultan ausgelesen werden. Eine intelligente Anordnung der Lesegerätantennen verhindert dabei Kommunikationslücken und ermöglicht das Auslesen aller im Schaltschrank verteilten RFID-Transponder.
